Saphir系统

焊接革命:模块化焊接系统—数字化、网络化、智能化

Saphir系统-一完美概念,最大的灵活性
创新的Saphir系统!源自卫伯超声波标准为您的特定需求预先配置,可作为手动工作站、选定组件的汇编或自定义解决方案,完全适合您的需求。

多功能–借助Saphir系统开发您自己的工作流程
Saphir系统在与其他设备连接时,能够显示其真正的优势。可实现多达25种不同功能。这些功能包括从焊接过程和目测和机械检查直到分类功能。我们的工程师与您合作不仅包括技术,而且还包括理想设计的焊缝和接头。我们有经过验证的开发阶段以及我们应用中心的广泛测试,可以向您保证最佳的技术和经济解决方案。

通信——智能与安全的基础
Saphir解决方案内置的通信能力,是生产环境中一体化连接焊接过程的基础。可以使用标准化的现场总线系统如PROFINET / PROFIBUS或Ethernet。最佳操作安全是由包括所有加工参数的完整文档、自动备份和远程维护等功能来保证的。

高达5000W
功率输出
20/30/35 Khz
频率范围
50 -100 %
振幅控制
远程维护
通过互联网
数据采集
输出
产品宣传单

Saphir定制化解决方案

适合您的应用程序

我们独特的工程能力通过创新的定制解决方案的设计来证明。我们与您一起开发适合您行业和需求的解决方案。

我们灵活的模组式的高品质超声波组件系统,可以准确地实现您最需要的应用程序所需要的功能。

你将收到符合DIN ISO 9001体系的交钥匙系统,具有隔音,外壳,回转分度表以及附加功能,如质量检验或连续执行焊接工艺的选择。

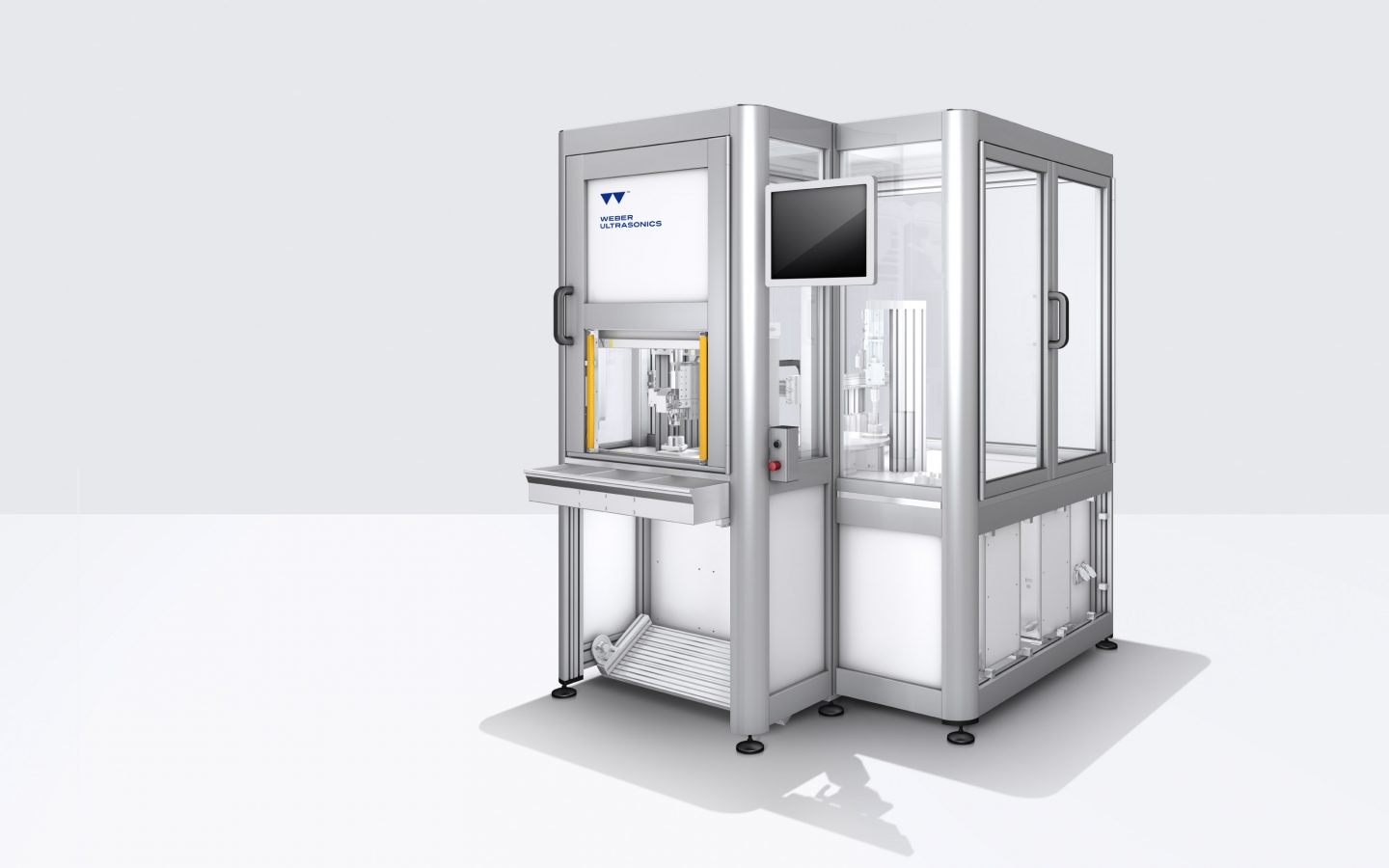

Saphir –完善的集成系统

Saphir系统的独立组件

根据您的应用程序的要求,将为您的生产过程使用卫伯超声波技术。这种创新的,高度模块化的Saphir系统可以很容易地集成在您现有的流程,并适应您的要求。所有部件如发生器、送料装置、焊接振子,与强大的控制软件SAPHIR CONTROL 4.0,和其他配件可以预配置以满足您的应用程序。

Saphir系统手动工作站 创新切割与焊接技术

节省空间的即插即用全能设备将为您预先配置并准备使用。

它提供了许多不同的应用程序和配置选项。该系统可以作为一个自动化的部分或独立的系统,并配备了来自卫伯超声波的优质组件。

  • 简单的操作理念
  • 做多可以保存和编辑200个焊接工艺
  • 定制化的焊接工艺
  • 远程维护
  • 多个接口:USB,PROFINET,PROFIBUS

Saphir模块

进料装置

紧凑和强大的进料结构可轻松集成各种自动化系统。它适用于频率为20, 30和35千赫的超声波焊接,也可作为紧密部件。

Saphir发生器-实现更高性能的焊接工艺

Saphir系统的核心是功率达5000 W的数字发生器。提供三个标准频率:20kHz,30kHz和35kHz。该装置在-10~+40°C环境温度下工作可靠。由于其简洁的设计,可以很容易地集成到现有系统中。Saphir发生器还配有电涌保护、温度监测和许多过程监视和控制功能。

焊接振子

焊接换能器、变幅杆和焊头组成。它们都是利用有限元方法(FEM)来满足客户或产品特定要求的。
设备采用高质量的材料,如钛,CPM,铝和不锈钢等。带有索引定位的快速更换模组增加了灵活性并且减少启动时间。

一切尽在掌握——触摸式PC控制单元

触摸式控制模块(提供7英寸和15英寸型号可选)自带广泛、直观使用的Windows系统软件,使您可以随时控制Saphir系统中的所有主要功能。
焊接过程的可视化简化了最佳工艺参数的确定。

特征:

  • –  所有相关处理参数的文档
  • –  数据通信的接口
  • –  远程维护
  • –  自动备份功能

SAPHIR CONTROL 4.0-一款独特的软件

基于windows控制软件SAPHIR CONTROL 4.0
的PC触摸屏(TPC)提供了多功能控制和过程可视化。它允许快速访问并提供直观的用户导航。焊接过程的时间、能量、绝对距离和相对距离等预定义操作方式简化了参数设定。
使用该软件,您可以跟踪周期,管理额外的设备,存储多达200个焊接程序和文件生成。

Saphir配件-旋转式索引表、送料系统、附件和隔音

Saphir系统的各种配件,可以根据你的需要进行定制。我们提供成套的可选设备,包括单独生产的工件支架、调整板、进料系统,如旋转索引表、压力夹具和安全部件,如隔音屏障、防护屏障和安全眼镜。

应用工程咨询

客户咨询

焊接设计

试生产

在我们的应用中心进行测试

系统理念

方案建议以及订单采购

工具和系统生产

工艺验证

超声波焊接

完美接合
